風機的用途
G、Y4-68型鍋爐離心通引風機均系1982年風機待業聯合設計的系列產品，主要用于火力發電廠蒸發量為230t/h以下蒸汽鍋爐的通、引風系統。在性能相近而又無特殊要求時，G4-68亦可用于礦井通風及一般通風。兩型風機均具有高效率、低噪聲、高強度的優點。
通風機輸送的介質為空氣，最高溫度不得超過80℃。引風機輸送的煙氣，最高溫度不得超過250℃。
在引風機前，必須加裝除塵效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，提高風機的使用壽命。
風機型式
通風機和引風機均為單吸入，有№8、№10、№11.2、№12.5、№14、№16共七個機號。每種風機均可制成右旋或左旋兩種型式，從電機一端正視風機，凡葉輪按順時針?lè)较蛐D(zhuǎn)者均稱為右旋風機，以“右”表示，反之為左旋轉風機，以“左”表示。
風機的出口位置以機殼的出風口角度表示，“右”“左”風機均可制成0度、45度、90度、135度、180度、225度共六種角度。當您要求特殊機號或特殊角度時請與我廠聯系。
風機的傳動方式均為D式，電機與風機聯接采用彈性聯軸器直聯傳動。

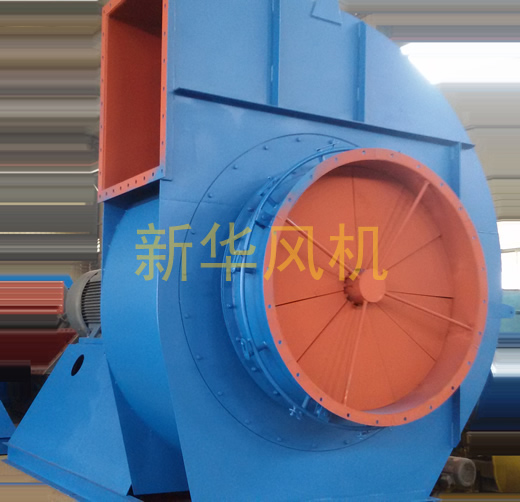

風機的結構
本風機主要由葉輪、機殼、進風口、調節門及傳動組組成。
葉輪：由12后傾機翼形葉片焊接于弧形錐形輪蓋與平板輪盤中間而成。引風機葉輪一般選16Mn，且在葉片與輪蓋交接處襯上耐磨護板，葉片頭部采用了實心體，并在易磨損部增加耐磨材料堆焊，提高了葉片的使用壽命，而通風機則與之有別。葉輪均經靜、動平衡校正和超帶運轉實驗，故運轉要平穩可靠。
機殼：用普通鋼板焊接而成的蝸形體。單吸入風機的機殼做成兩種不同的形式：№8-№12.5的機殼作成整體結構，№14、№16機殼的四分之一可拆掉。對于引風機，蝸形板開有除灰門，并適當加厚，以防煙灰磨損。
進風口：收斂式流線形整體結構，用螺栓固定于機殼入口一側。
調節門：用來調風機流量的大小?！?、№12.5由11片花瓣式葉片組成，№14、№16由13片花瓣式葉片組成，均軸向安裝于進風口前，由于采用外部傳動結構故轉動靈活方便，調節范圍由90度（全閉）到0度（全開）。調節門扳位置，從進風口方向看，在右側。對于右旋風機，扳把由下往上推是由全閉到全開方向；對于左旋風機，扳把由上往下拉是全閉到全開方向。為使調節門各部位正常工作，注意潤滑。對于通風機的調節門，采用鈣鈉基潤滑脂潤滑；對于引風機，因氣體溫度較高，須采用二硫化鉬高溫（260℃）潤滑脂潤滑。
傳動組：傳動方式均為D式。由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成。采用滾動軸承和水冷整體軸承箱，因此，需加裝輸水管，耗水量因環境不同而異，一般按0.5-1m3/h考慮。軸承箱上裝有溫度計和油位指示器。潤滑選用30號機械油，加油量按油位標志實施。
風機的性能與選用
本風機的選用性能均系按風機無因次特性曲線圖和無因次性能表?yè)Q算。
無因次性能曲線換算為有因次的計算公式：
全壓：P= (Pa)
流量：Q=
(m3/h)
式中：u2—葉輪外圓線速度 (m3/h)
D2—葉輪外圓直徑 (m)
ρ—?dú)怏w密度 (kg/m3)
G4-68(左圖)、Y4-68(右圖)型鍋爐離心通風機無因次性能曲線圖
G4-68型鍋爐離心通風機無因次性能表
|
工況點 代號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
流量系數 |
0.155 |
0.175 |
0.195 |
0.215 |
0.235 |
0.255 |
0.275 |
|
全壓系數 |
0.493 |
0.483 |
0.467 |
0.445 |
0.415 |
0.377 |
0.335 |
|
全壓效率η |
0.858 |
0.887 |
0.909 |
0.915 |
0.904 |
0.880 |
0.843 |
|
內功率系數 |
0.0891 |
0.0953 |
0.100 |
0.105 |
0.108 |
0.109 |
0.109 |
Y4-68型鍋爐離心引風機無因次性能表
|
工況點 代號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
流量系數 |
0.145 |
0.165 |
0.185 |
0.205 |
0.225 |
0.245 |
0.265 |
|
全壓系數 |
0.492 |
0.483 |
0.465 |
0.443 |
0.415 |
0.380 |
0.338 |
|
全壓效率η |
0.836 |
0.870 |
0.892 |
0.900 |
0.893 |
0.865 |
0.822 |
|
內功率系數 |
0.0853 |
0.0916 |
0.0964 |
0.101 |
0.105 |
0.108 |
0.109 |
上圖及上表僅適用于Re≥5×106時，在Re≤5×106時，根據實驗結果進行了相應修改。
Re=
式中：
Re—雷諾數
D2—葉輪外圓直徑 (m)
u2—葉輪葉片外圓線速度 (m/s)
r—運動粘性系數(0.15×10-4) (m2/s)
選用本型風機注意事項：
1、工程設計和使用單位根據所選之流量和全壓選定風機機號。具體性能及配用電動機須從“性能及選用件表”中查得，亦可選用其它型號電動機，但功率、轉速應適當，并在訂貨時注明。
2、“性能與選用件表”每一轉速的性能是將最高效率90%范圍內的性能按流量等分七個算出來的性能點，訂貨時以性能表為準。
3、風機出廠的合格品性能在額定流量時全壓值不超過±8%。。
4、在性能曲線圖和性能選用表中：
通風機性能按t=20℃，大氣壓力Pa=101325Pa，氣體密度r=1.2kg/m3的空氣介質計算；引風機按氣體溫度t=140℃，大氣壓力Pa=101325Pa，氣體密度r=0.85kg/m3的煙氣介質計算。性能曲線和性能表均指調節門為全開(0度)時的參數。
5、如風機使用條件與給定條件不符時，應按下列公式進行計算：
全壓：P1=P·B/101325·(273+t2)/(273+t1) (pa)
流量：Q1=Q2 (m3/h)
軸功率：N1=N·B/101325·(273+t2)/(273+t1) (KW)
式中：
P、Q、N指性能表中的全壓、流量、軸功率
P1、Q1、N1指條件下風機的全壓、流量、軸功率
B使用地方的大氣壓(Pa)
t1輸送氣體的溫度(℃)
t性能表額定的溫度，通風機t=20℃，引風機t=140℃
6、在性能表中：
所需功率：N=
或
式中：
Q(m3/h)、P(Pa)、η分別為風機的流量、全壓和全壓效率。
η1—風機的機械效率，聯軸器傳動η1=0.98
K—電機容量?jī)?chǔ)備系數，引風機K=1.3，通風機K=1.15
g—重力加速度
選用電動機功率一般不低于所需功率的數值。
7、在進氣條件不變時，Q(流量)、P(全壓)、N(功率)與n(轉速)有下列關系：
當電機容量不變時，不能將引風機作冷態全開運轉或任意提高轉速，否則電機有過載被燒毀之危險。
管網特性和全壓偏差與流量的關系
流量過多或足的處理：
在使用時，常常發現流量過多或不足的現象。產生這種現象的原因很多，如在使用過程中流量發生時大時小的現象，主要由于管網中的阻力時大時小或風機在飛動區工作等緣故；如果在使用過程中，經過較長時間逐漸減少，或在短時間內突然減少，則主要是由于管網堵塞。
在新風機安裝后，進行運轉時就發生流量過多或不足現象，其原因主要有以下幾點：
(1)管網阻力實際值與計算值相差過大。由一般管風特性方程式：P=KQ2，式中K—阻力系數，如實際值K小于計算K，則流量增大，反之則流量減少。
(2)選擇時未考慮風機本身全壓偏差ΔP影響，當風機全壓為正偏差時，則流量增大，為負偏差時，則流量減少。
在新風機安裝后進地正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除：
(1)利用調節門的開閉程度調節流量。
(2)改變風機轉速調節流量。
(3)調換新的壓力較高或較低的風機調節流量。
(4)改變管網阻力系數調節流量。
必須指出的是：一般都采用節流裝置來調節流量。但當實際流量比所需流量大得很多時，這種方法浪費電力過多，很不經濟，如條件允許，通常采用降低風機轉速或調換壓力較低的風機。
當調節門全開時，流量仍嫌過小，此時應設法減小管網阻力系數，以增加流量，亦可采用提高風機轉速和調換壓力較高的風機，但風機的最大轉速不得超性能表之最高轉速。
n—轉速(r/min) ηin—內效率有注腳為指定狀態，無注腳0為使用狀態。
風機的安裝調試和操作
在安裝操作過程中必須滴流注意：
1、在一些結合面上，為防止生銹，減少拆卸困難，應涂上潤滑脂或機油。
2、檢查機殼內及其它殼體內部，不應有掉入和遺留的工具或雜物。
3、按圖紙所示位置及尺寸安裝，為得到高效率，特別要保證進風口與葉輪的間隙尺寸
4、保證主軸的水平位置，并測量主軸與電機軸的同心度及聯軸器兩端面的不平行度。兩軸不平行度允差為0.05mm，聯軸器兩端面不平行度允差為0.05mm。
5、安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。
6、風機安裝后，撥動轉子，檢查是否過緊或與固定部分刮蹭現象。
7、安裝風機進口與出口管道時，重量不應加在機殼上。
風機的運行操作：
1、檢查風機各部的間隙尺寸，轉動部分與固定部分有無刮蹭現象。
2、點車檢查葉輪旋向與標牌是否一致，各部接線、儀表是否顯示正常，有無漏水、漏電、漏油現象和異味、異響、異震，松動等異?，F(xiàn)象，如有應排除之。
3、檢查軸承的油位是否在最高與最低油位之間。
4、關閉調節門。
如運行情況良好，再轉滿載荷（規定全壓和流量）運轉。
5、滿載荷運轉，對新安裝風機不少于2小時，對修理后的風機不少于半小時。
6、風機啟動后，逐漸開大調節門，直達正常工況。運轉過程中，軸承溫升不得超過周圍環境40℃。軸承部位的均方根振動速度值不得大于6.3m/s。
7、下列情況下，必須緊急停車：
eq \o\ac(○,1)1發覺風機有劇烈的噪聲；
eq \o\ac(○,2)2軸承的溫度劇烈上升；
eq \o\ac(○,3)3風機發生劇烈振動和撞擊。
風機的維護
一、風機維護工作制度
1、風機必須專人使用，專人維修。
2、風機不許帶病運行。
3、定期清除風機部的灰塵，特別是葉輪上的灰塵、污垢等雜質，以防止銹蝕和失衡。
4、風機維修必須強調首先斷電停車。
5、對溫度計及油標的靈敏性定期。
6、除每次拆修后應更換潤滑油外，正常情況下3-6月更換一次潤滑油。
二、風機的主要故障及原因
1、軸承箱劇烈振動
eq \o\ac(○,1)1風機軸與電機不同心，聯軸器裝歪；
eq \o\ac(○,2)2機殼或進風口與葉輪磨擦；
eq \o\ac(○,3)3基礎的剛度不牢固；
eq \o\ac(○,4)4葉輪鉚釘松動或葉輪變形；
eq \o\ac(○,5)5葉輪軸盤與軸松動，或聯軸器螺栓松動；
eq \o\ac(○,6)6機殼與支架、軸承箱與支架、軸承箱蓋與座等聯接螺栓松動；
eq \o\ac(○,7)7風機進出氣管道安裝不良；
eq \o\ac(○,8)8轉子不平衡，引風機葉片磨損。
2、軸承溫升過高
eq \o\ac(○,1)1軸承箱劇烈振動；
eq \o\ac(○,2)2潤滑油脂質量不良、變質、含有過多灰塵、粘砂、污垢等雜質；
eq \o\ac(○,3)3軸承箱蓋、座聯接螺栓緊力過大或過小；
eq \o\ac(○,4)4軸與滾動軸承安裝歪斜，前后兩軸承不同心；
eq \o\ac(○,5)5滾動軸承損壞。
3、電機電流過大或溫升過高
eq \o\ac(○,1)1開車時進氣管道閘門或節流閥未關嚴；
eq \o\ac(○,2)2流量超過規定值；
eq \o\ac(○,3)3風機輸送氣體的密度過大或有粘性物質；
eq \o\ac(○,4)4電機輸入電壓過低或電源單相斷電；
eq \o\ac(○,5)5聯軸器聯接不正，皮圈過緊或間隙不勻；
eq \o\ac(○,6)6受軸承箱劇烈振動的影響。
三安裝和修理時最好與廠家聯系
訂貨須知
訂貨須書面注明機號、轉速、風量、風壓、出風口角度、旋向、電機型號、功率。
注：曾有廠家生產過13D、13.5D、14D、14.5D、15D、15.5D、16D、16.5D、17D、18D、20D、22D鼓引風機各12個機號。
G4-68鍋爐離心通風機性能與選用件表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率KW |
聯軸器 1套 GB4323-84 |
地腳螺栓 （4個） GB799-88 |
螺母 （4個） GB6170-86 |
墊圈 （4個） GB96-85 |
|||||||||
|
8 |
D |
1450 |
1 |
2177 |
16985 |
85.8 |
11.97 |
14.06 |
Y180M-4 |
18.5 |
TL8 |
M12×300 |
M12 |
12 |
|
2 |
2138 |
19176 |
88.7 |
12.83 |
15.06 |
|||||||||
|
3 |
2069 |
21368 |
90.9 |
13.51 |
15.85 |
|||||||||
|
4 |
1971 |
23559 |
91.5 |
14.09 |
16.53 |
|||||||||
|
5 |
1834 |
25751 |
90.4 |
14.51 |
17.03 |
|||||||||
|
6 |
1667 |
27942 |
88 |
14.7 |
17.25 |
|||||||||
|
7 |
1481 |
30134 |
84.3 |
14.7 |
17.25 |
|||||||||
|
9 |
D |
1450 |
1 |
2756 |
24183 |
85.8 |
21.57 |
25.31 |
Y200L-4 |
30 |
TL8 |
M16×400 |
M16 |
16 |
|
2 |
2707 |
27304 |
88.7 |
23.14 |
27.15 |
|||||||||
|
3 |
2609 |
30424 |
90.9 |
24.25 |
28.46 |
|||||||||
|
4 |
2491 |
33544 |
91.5 |
25.36 |
29.76 |
|||||||||
|
5 |
2324 |
36665 |
90.4 |
26.18 |
30.72 |
|||||||||
|
6 |
2109 |
39785 |
88 |
26.47 |
31.06 |
|||||||||
|
7 |
1873 |
42906 |
84.3 |
26.47 |
31.06 |
|||||||||
|
960 |
1 |
1206 |
16011 |
85.8 |
6.25 |
7.33 |
Y160L-6 |
11 |
TL8 |
M12×300 |
M12 |
12 |
||
|
2 |
1187 |
18077 |
88.7 |
6.72 |
7.89 |
|||||||||
|
3 |
1147 |
20143 |
90.9 |
7.06 |
8.28 |
|||||||||
|
4 |
1089 |
22209 |
91.5 |
7.34 |
8.61 |
|||||||||
|
5 |
1020 |
24275 |
90.4 |
7.61 |
8.93 |
|||||||||
|
6 |
922 |
26341 |
88 |
7.66 |
8.99 |
|||||||||
|
7 |
824 |
28407 |
84.3 |
7.71 |
9.05 |
|||||||||
|
10 |
D |
1450 |
1 |
3403 |
33173 |
85.8 |
36.54 |
42.88 |
Y250M-4 |
55 |
TL8 |
M20×500 |
M20 |
20 |
|
2 |
3334 |
37454 |
88.7 |
39.1 |
45.88 |
|||||||||
|
3 |
3227 |
41734 |
90.9 |
41.14 |
48.28 |
|||||||||
|
4 |
3070 |
46014 |
91.5 |
42.87 |
50.31 |
|||||||||
|
5 |
2864 |
50295 |
90.4 |
44.24 |
51.91 |
|||||||||
|
6 |
2609 |
54575 |
88 |
44.93 |
52.72 |
|||||||||
|
7 |
2315 |
58856 |
84.3 |
44.87 |
52.65 |
|||||||||
G4-68鍋爐離心通風機性能與選用件表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率KW |
聯軸器 1套 GB4323-84 |
地腳螺栓 （4個） GB799-88 |
螺母 （4個） GB6170-86 |
墊圈 （4個） GB96-85 |
|||||||||
|
10 |
D |
960 |
1 |
1491 |
21963 |
85.8 |
10.6 |
12.44 |
Y180L-6 |
15 |
TL8 |
M12×300 |
M12 |
12 |
|
2 |
1461 |
24797 |
88.7 |
11.34 |
13.31 |
|||||||||
|
3 |
1412 |
27631 |
90.9 |
11.92 |
13.99 |
|||||||||
|
4 |
1344 |
30465 |
91.5 |
12.42 |
14.57 |
|||||||||
|
5 |
1255 |
33299 |
90.4 |
12.84 |
15.07 |
|||||||||
|
6 |
1138 |
36132 |
88 |
12.97 |
15.22 |
|||||||||
|
7 |
1010 |
38966 |
84.3 |
12.97 |
15.22 |
|||||||||
|
730 |
1 |
863 |
16701 |
85.8 |
4.66 |
5.47 |
Y160L-8 |
7.5 |
TL8 |
M12×300 |
M12 |
12 |
||
|
2 |
843 |
18856 |
88.7 |
4.98 |
5.84 |
|||||||||
|
3 |
814 |
21011 |
90.9 |
5.22 |
6.13 |
|||||||||
|
4 |
775 |
23166 |
91.5 |
5.45 |
6.4 |
|||||||||
|
5 |
726 |
25321 |
90.4 |
5.64 |
6.62 |
|||||||||
|
6 |
657 |
27476 |
88 |
5.7 |
6.69 |
|||||||||
|
7 |
588 |
29631 |
84.3 |
5.74 |
6.74 |
|||||||||
|
11.2 |
D |
1450 |
1 |
4276 |
46606 |
85.8 |
64.5 |
75.69 |
Y280M-4 |
90 |
TL9 |
M20×500 |
M20 |
20 |
|
2 |
4188 |
52619 |
88.7 |
68.98 |
80.95 |
|||||||||
|
3 |
4050 |
58633 |
90.9 |
72.55 |
85.13 |
|||||||||
|
4 |
3854 |
64647 |
91.5 |
75.62 |
88.74 |
|||||||||
|
5 |
3599 |
70660 |
90.4 |
78.12 |
91.67 |
|||||||||
|
6 |
3266 |
76674 |
88 |
79.01 |
92.72 |
|||||||||
|
7 |
2903 |
826688 |
84.3 |
79.07 |
92.79 |
|||||||||
|
960 |
1 |
1873 |
30856 |
85.8 |
18.71 |
21.96 |
Y225-6 |
30 |
TL9 |
M16×400 |
M16 |
16 |
||
|
2 |
1834 |
34838 |
88.7 |
20 |
23.47 |
|||||||||
|
3 |
1775 |
38819 |
90.9 |
21.05 |
24.7 |
|||||||||
|
4 |
1687 |
42801 |
91.5 |
21.91 |
25.71 |
|||||||||
|
5 |
1579 |
46782 |
90.4 |
22.69 |
26.63 |
|||||||||
|
6 |
1432 |
50764 |
88 |
22.94 |
26.92 |
|||||||||
|
7 |
1275 |
54745 |
84.3 |
22.99 |
26.98 |
|||||||||
G4-68鍋爐離心通風機性能與選用件表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率KW |
聯軸器 1套 GB4323-84 |
地腳螺栓 （4個） GB799-88 |
螺母 （4個） GB6170-86 |
墊圈 （4個） GB96-85 |
|||||||||
|
11.2 |
D |
730 |
1 |
1079 |
23464 |
85.8 |
8.19 |
9.61 |
Y180L-8 |
11 |
TL9 |
M12×300 |
M12 |
12 |
|
2 |
1059 |
26491 |
88.7 |
8.78 |
10.3 |
|||||||||
|
3 |
1030 |
29519 |
90.9 |
9.29 |
10.9 |
|||||||||
|
4 |
981 |
32546 |
91.5 |
9.69 |
11.37 |
|||||||||
|
5 |
912 |
35574 |
90.4 |
9.97 |
11.7 |
|||||||||
|
6 |
824 |
38601 |
88 |
10.03 |
11.77 |
|||||||||
|
7 |
736 |
41629 |
84.3 |
10.09 |
11.84 |
|||||||||
|
12.5 |
D |
1450 |
1 |
5325 |
64791 |
85.8 |
112 |
131 |
Y315M2-4 |
160 |
TL9 |
M24×630 |
M24 |
24 |
|
2 |
5217 |
73151 |
88.7 |
119 |
140 |
|||||||||
|
3 |
5041 |
81512 |
90.9 |
126 |
148 |
|||||||||
|
4 |
4805 |
89872 |
91.5 |
131 |
154 |
|||||||||
|
5 |
4482 |
98232 |
90.4 |
135 |
158 |
|||||||||
|
6 |
4070 |
106572 |
88 |
137 |
161 |
|||||||||
|
7 |
3619 |
114952 |
84.3 |
137 |
161 |
|||||||||
|
960 |
1 |
2334 |
42896 |
85.8 |
32.4 |
38.02 |
Y280S-6 |
45 |
TL9 |
M20×500 |
M20 |
20 |
||
|
2 |
2285 |
48431 |
88.7 |
34.65 |
40.66 |
|||||||||
|
3 |
2207 |
53966 |
90.9 |
36.38 |
42.69 |
|||||||||
|
4 |
2109 |
59501 |
91.5 |
38.07 |
44.67 |
|||||||||
|
5 |
1961 |
65036 |
90.4 |
39.18 |
453.98 |
|||||||||
|
6 |
1785 |
70571 |
88 |
39.75 |
46.65 |
|||||||||
|
7 |
1589 |
76106 |
84.3 |
39.83 |
46.74 |
|||||||||
|
730 |
1 |
1353 |
32619 |
85.8 |
14.29 |
16.77 |
Y225M-8 |
22 |
TL9 |
M16×400 |
M16 |
16 |
||
|
2 |
1324 |
36828 |
88.7 |
15.26 |
17.91 |
|||||||||
|
3 |
1275 |
41037 |
90.9 |
15.98 |
18.75 |
|||||||||
|
4 |
1216 |
45246 |
91.5 |
16.7 |
19.6 |
|||||||||
|
5 |
1138 |
49455 |
90.4 |
17.28 |
20.28 |
|||||||||
|
6 |
1030 |
53664 |
88 |
17.44 |
20.47 |
|||||||||
|
7 |
912 |
57872 |
84.3 |
17.39 |
20.41 |
|||||||||
G4-68鍋爐離心通風機性能與選用件表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率KW |
聯軸器 1套 GB4323-84 |
地腳螺栓 （4個） GB799-88 |
螺母 （4個） GB6170-86 |
墊圈 （4個） GB96-85 |
|||||||||
|
14 |
D |
1450 |
1 |
6679 |
91027 |
85.8 |
197 |
231 |
Y355M2-4 |
250 |
TL10 |
M24×630 |
M24 |
24 |
|
2 |
6541 |
102772 |
88.7 |
210 |
246 |
|||||||||
|
3 |
6326 |
114518 |
90.9 |
221 |
259 |
Y355L2-4 |
315 |
T10 |
||||||
|
4 |
6022 |
126263 |
91.5 |
231 |
271 |
|||||||||
|
5 |
5619 |
138009 |
90.4 |
238 |
279 |
|||||||||
|
6 |
5100 |
149754 |
88 |
241 |
283 |
|||||||||
|
7 |
4531 |
161499 |
84.3 |
241 |
283 |
|||||||||
|
960 |
1 |
2923 |
60266 |
85.8 |
57 |
66.89 |
Y315S-6 |
75 |
TL10 |
M24×630 |
M24 |
24 |
||
|
2 |
2864 |
68042 |
88.7 |
61 |
71.58 |
|||||||||
|
3 |
2775 |
75819 |
90.9 |
64.28 |
75.43 |
|||||||||
|
4 |
2638 |
83595 |
91.5 |
66.93 |
78.54 |
Y315M1-6 |
90 |
|||||||
|
5 |
2462 |
91374 |
90.4 |
69.09 |
81.08 |
|||||||||
|
6 |
2236 |
99148 |
88 |
69.96 |
82.1 |
|||||||||
|
7 |
1991 |
106924 |
84.3 |
70.12 |
82.28 |
|||||||||
|
730 |
1 |
1697 |
45827 |
85.8 |
25.16 |
29.52 |
Y280S-8 |
37 |
TL10 |
M20×500 |
M20 |
20 |
||
|
2 |
1657 |
51741 |
88.7 |
26.85 |
31.51 |
|||||||||
|
3 |
1599 |
57654 |
90.9 |
28.15 |
33.03 |
|||||||||
|
4 |
1530 |
63567 |
91.5 |
29.51 |
34.63 |
|||||||||
|
5 |
1422 |
69480 |
90.4 |
30.35 |
35.61 |
|||||||||
|
6 |
1295 |
75393 |
88 |
30.8 |
36.14 |
|||||||||
|
7 |
1147 |
81307 |
84.3 |
30.73 |
36.06 |
|||||||||
|
16 |
D |
960 |
1 |
3825 |
89960 |
85.8 |
111 |
130 |
Y355M1-6 |
160 |
TL10 |
M24×630 |
M24 |
24 |
|
2 |
3746 |
101568 |
88.7 |
119 |
140 |
|||||||||
|
3 |
3619 |
113175 |
90.9 |
125 |
147 |
|||||||||
|
4 |
3452 |
124783 |
91.5 |
131 |
154 |
|||||||||
|
5 |
3217 |
136391 |
90.4 |
135 |
158 |
|||||||||
|
6 |
2923 |
147999 |
88 |
136 |
160 |
|||||||||
|
7 |
2599 |
159606 |
84.3 |
137 |
161 |
|||||||||
G4-68鍋爐離心通風機性能與選用件表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率KW |
聯軸器 1套 GB4323-84 |
地腳螺栓 （4個） GB799-88 |
螺母 （4個） GB6170-86 |
墊圈 （4個） GB96-85 |
|||||||||
|
16 |
D |
730 |
1 |
2207 |
68407 |
85.8 |
48.85 |
57.32 |
Y315M1-8 |
75 |
TL10 |
M24×630 |
M24 |
24 |
|
2 |
2167 |
77234 |
88.7 |
52.41 |
61.50 |
|||||||||
|
3 |
2089 |
86060 |
90.9 |
54.92 |
64.45 |
|||||||||
|
4 |
1991 |
94887 |
91.5 |
57.33 |
67.28 |
|||||||||
|
5 |
1863 |
103714 |
90.4 |
59.36 |
69.66 |
|||||||||
|
6 |
1687 |
112541 |
88 |
59.90 |
70.29 |
|||||||||
|
7 |
1501 |
121367 |
84.3 |
59.99 |
70.40 |
|||||||||
|
580 |
1 |
1393 |
54351 |
85.8 |
24.50 |
28.75 |
Y315S-10 |
45 |
L10 |
M24×630 |
M24 |
24 |
||
|
2 |
1363 |
61364 |
88.7 |
26.19 |
30.73 |
|||||||||
|
3 |
1324 |
68377 |
90.9 |
27.66 |
32.46 |
|||||||||
|
4 |
1265 |
75390 |
91.5 |
28.72 |
33.70 |
|||||||||
|
5 |
1177 |
82403 |
90.4 |
29.79 |
34.96 |
|||||||||
|
6 |
1069 |
89416 |
88 |
30.16 |
35.39 |
|||||||||
|
7 |
951 |
96429 |
84.3 |
30.22 |
35.46 |
|||||||||
Y4-68鍋爐離心引風機性能與選用件表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率KW |
聯軸器 1套 GB4323-84 |
地腳螺栓 （4個） GB799-88 |
螺母 （4個） GB6170-86 |
墊圈 （4個） GB96-85 |
|||||||||
|
8 |
D |
1450 |
1 |
1540 |
15889 |
83.6 |
8.13 |
10.78 |
Y160L-4 |
15 |
TL8 |
M12×300 |
M12 |
12 |
|
2 |
1510 |
18080 |
87.0 |
8.72 |
11.56 |
|||||||||
|
3 |
1461 |
20272 |
89.2 |
9.22 |
12.23 |
|||||||||
|
4 |
1393 |
22464 |
90.0 |
9.65 |
12.80 |
|||||||||
|
5 |
1304 |
24655 |
89.3 |
10.00 |
13.27 |
|||||||||
|
6 |
1187 |
26847 |
86.5 |
10.23 |
13.57 |
|||||||||
|
7 |
1059 |
29038 |
82.2 |
10.39 |
13.78 |
|||||||||
|
9 |
D |
1450 |
1 |
1952 |
22623 |
83.6 |
14.67 |
19.45 |
Y180L-4 |
22 |
L8 |
M16×400 |
M16 |
16 |
|
2 |
1912 |
25743 |
87.0 |
15.71 |
20.84 |
|||||||||
|
3 |
1844 |
28864 |
89.2 |
16.57 |
21.98 |
|||||||||
|
4 |
1756 |
31984 |
90.0 |
17.32 |
22.98 |
Y200L-4 |
30 |
TL8 |
||||||
|
5 |
1648 |
35105 |
89.3 |
17.99 |
23.86 |
|||||||||
|
6 |
1510 |
38225 |
86.5 |
18.53 |
24.58 |
|||||||||
|
7 |
1344 |
41345 |
82.2 |
18.77 |
24.89 |
|||||||||
Y4-68鍋爐離心引風機性能與選用件表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率KW |
聯軸器 1套 GB4323-84 |
地腳螺栓 （4個） GB799-88 |
螺母 （4個） GB6170-86 |
墊圈 （4個） GB96-85 |
|||||||||
|
9 |
D |
960 |
1 |
853 |
14978 |
83.6 |
4.24 |
5.62 |
Y160M-6 |
7.5 |
TL8 |
M12×300 |
M12 |
12 |
|
2 |
843 |
17044 |
87.0 |
4.59 |
6.09 |
|||||||||
|
3 |
804 |
19110 |
89.2 |
4.78 |
6.35 |
|||||||||
|
4 |
775 |
21176 |
90.0 |
5.06 |
6.1 |
|||||||||
|
5 |
726 |
23242 |
89.3 |
5.25 |
6.96 |
|||||||||
|
6 |
657 |
25308 |
86.5 |
5.34 |
7.08 |
|||||||||
|
7 |
588 |
27374 |
82.2 |
5.44 |
7.22 |
|||||||||
|
10 |
D |
1450 |
1 |
2413 |
31033 |
83.6 |
24.87 |
32.99 |
Y225M-4 |
45 |
TL8 |
M16×400 |
M16 |
16 |
|
2 |
2364 |
35313 |
87.0 |
26.64 |
35.34 |
|||||||||
|
3 |
2275 |
39594 |
89.2 |
28.04 |
37.2 |
|||||||||
|
4 |
2167 |
43874 |
90.0 |
29.34 |
38.92 |
|||||||||
|
5 |
2030 |
48155 |
89.3 |
30.4 |
40.33 |
|||||||||
|
6 |
1863 |
52435 |
86.5 |
31.37 |
41.61 |
|||||||||
|
7 |
1657 |
56715 |
82.2 |
31.75 |
42.12 |
|||||||||
|
960 |
1 |
1059 |
20546 |
83.6 |
7.23 |
9.59 |
Y180L-6 |
15 |
TL8 |
M12×300 |
M12 |
12 |
||
|
2 |
1040 |
23380 |
87.0 |
7.76 |
10.29 |
|||||||||
|
3 |
1000 |
26214 |
89.2 |
8.16 |
10.83 |
|||||||||
|
4 |
951 |
29048 |
90.0 |
8.53 |
11.31 |
|||||||||
|
5 |
892 |
31882 |
89.3 |
8.85 |
11.74 |
|||||||||
|
6 |
814 |
34716 |
86.5 |
9.07 |
12.03 |
|||||||||
|
7 |
726 |
37549 |
82.2 |
9.21 |
12.21 |
|||||||||
|
730 |
1 |
608 |
15623 |
83.6 |
3.16 |
4.19 |
160M2-8 |
5.5 |
TL8 |
M12×300 |
M12 |
12 |
||
|
2 |
598 |
17778 |
87.0 |
3.39 |
4.5 |
|||||||||
|
3 |
579 |
19933 |
89.2 |
3.59 |
4.76 |
|||||||||
|
4 |
549 |
22088 |
90.0 |
3.74 |
4.96 |
|||||||||
|
5 |
520 |
24243 |
89.3 |
3.92 |
5.2 |
|||||||||
|
6 |
471 |
26398 |
86.5 |
3.99 |
5.29 |
|||||||||
|
7 |
422 |
28553 |
82.2 |
4.07 |
5.4 |
|||||||||
Y4-68鍋爐離心引風機性能與選用件表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率KW |
聯軸器 1套 GB4323-84 |
地腳螺栓 （4個） GB799-88 |
螺母 （4個） GB6170-86 |
墊圈 （4個） GB96-85 |
|||||||||
|
11.2 |
D |
1450 |
1 |
3021 |
43599 |
83.6 |
43.74 |
58.02 |
Y280S-4 |
75 |
TL9 |
M20×500 |
M20 |
20 |
|
2 |
2962 |
46913 |
87.0 |
46.9 |
62.22 |
|||||||||
|
3 |
2854 |
55626 |
89.2 |
49.42 |
65.56 |
|||||||||
|
4 |
2717 |
61640 |
90.0 |
51.67 |
68.54 |
|||||||||
|
5 |
2550 |
67654 |
89.3 |
53.64 |
71.16 |
|||||||||
|
6 |
2334 |
73667 |
86.5 |
55.2 |
73.22 |
|||||||||
|
7 |
2079 |
79681 |
82.2 |
55.96 |
74.24 |
|||||||||
|
960 |
1 |
1324 |
288666 |
83.6 |
12.69 |
16.84 |
Y200L2-4 |
22 |
TL9 |
M16×400 |
M16 |
16 |
||
|
2 |
304 |
32847 |
87.0 |
13.67 |
18.14 |
|||||||||
|
3 |
1255 |
36828 |
89.2 |
14.39 |
19.09 |
|||||||||
|
4 |
1197 |
40810 |
90.0 |
15.07 |
19.98 |
|||||||||
|
5 |
1118 |
44791 |
89.3 |
15.57 |
20.66 |
|||||||||
|
6 |
1020 |
48773 |
86.5 |
15.97 |
21.18 |
|||||||||
|
7 |
912 |
52754 |
82.2 |
16.25 |
21.56 |
|||||||||
|
730 |
1 |
765 |
21950 |
83.6 |
5.58 |
7.4 |
Y180L-8 |
11 |
TL9 |
M12×300 |
M12 |
12 |
||
|
2 |
755 |
24977 |
87.0 |
6.02 |
7.99 |
|||||||||
|
3 |
726 |
28005 |
89.2 |
6.33 |
8.39 |
|||||||||
|
4 |
686 |
31033 |
90.0 |
6.57 |
8.72 |
|||||||||
|
5 |
647 |
34060 |
89.3 |
6.86 |
909 |
|||||||||
|
6 |
588 |
37088 |
86.5 |
7.01 |
9.29 |
|||||||||
|
7 |
530 |
40115 |
82.2 |
7.18 |
9.52 |
|||||||||
|
12.5 |
D |
1450 |
1 |
3766 |
60611 |
83.6 |
75.8 |
101 |
Y315S-4 |
110 |
TL9 |
M24×630 |
M24 |
24 |
|
2 |
3697 |
68971 |
87.0 |
81.4 |
108 |
|||||||||
|
3 |
3560 |
77331 |
89.2 |
85.7 |
114 |
Y315M1-4 |
132 |
|||||||
|
4 |
3393 |
85692 |
90.0 |
89.7 |
119 |
|||||||||
|
5 |
3178 |
94052 |
89.3 |
92.9 |
123 |
|||||||||
|
6 |
2903 |
102412 |
86.5 |
95.4 |
127 |
|||||||||
|
7 |
2589 |
110772 |
82.2 |
96.9 |
129 |
|||||||||
Y4-68鍋爐離心引風機性能與選用件表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率KW |
聯軸器 1套 GB4323-84 |
地腳螺栓 （4個） GB799-88 |
螺母 （4個） GB6170-86 |
墊圈 （4個） GB96-85 |
|||||||||
|
12.5 |
D |
960 |
1 |
1648 |
40129 |
83.6 |
21.96 |
29.13 |
Y250M-6 |
37 |
TL9 |
M20×500 |
M20 |
20 |
|
2 |
1618 |
45664 |
87.0 |
23.59 |
31.29 |
|||||||||
|
3 |
1559 |
51199 |
89.2 |
24.85 |
32.97 |
|||||||||
|
4 |
1491 |
56734 |
90.0 |
26.09 |
34.61 |
|||||||||
|
5 |
1393 |
62269 |
89.3 |
26.97 |
35.77 |
|||||||||
|
6 |
1275 |
67804 |
86.5 |
27.75 |
36.81 |
|||||||||
|
7 |
1138 |
73339 |
82.2 |
28.19 |
37.39 |
|||||||||
|
730 |
1 |
951 |
30515 |
83.6 |
9.64 |
12.79 |
Y225S-8 |
18.5 |
TL9 |
M16×400 |
M16 |
16 |
||
|
2 |
942 |
34723 |
87.0 |
10.43 |
13.84 |
|||||||||
|
3 |
902 |
38932 |
89.2 |
10.94 |
14.51 |
|||||||||
|
4 |
863 |
43141 |
90.0 |
11.49 |
15.24 |
|||||||||
|
5 |
804 |
47350 |
89.3 |
11.84 |
5.71 |
|||||||||
|
6 |
736 |
51599 |
86.5 |
12.17 |
16.15 |
|||||||||
|
7 |
657 |
55768 |
82.2 |
12.38 |
16.42 |
|||||||||
|
14 |
D |
1450 |
1 |
4727 |
85154 |
83.6 |
134 |
177 |
Y355M2-4 |
250 |
TL10 |
M24×630 |
M24 |
24 |
|
2 |
4639 |
96900 |
87.0 |
143 |
190 |
|||||||||
|
3 |
4462 |
108645 |
89.2 |
151 |
200 |
|||||||||
|
4 |
4256 |
120391 |
90.0 |
158 |
210 |
|||||||||
|
5 |
3982 |
132136 |
89.3 |
164 |
217 |
|||||||||
|
6 |
3648 |
143881 |
86.5 |
169 |
224 |
|||||||||
|
7 |
3246 |
155627 |
82.2 |
171 |
226 |
|||||||||
|
960 |
1 |
2069 |
56378 |
83.6 |
38.75 |
51.4 |
Y315S-6 |
75 |
TL10 |
M24×630 |
M24 |
24 |
||
|
2 |
2030 |
64154 |
87.0 |
41.57 |
55.1 |
|||||||||
|
3 |
1952 |
71931 |
89.2 |
43.7 |
58 |
|||||||||
|
4 |
1863 |
79707 |
90.0 |
45.83 |
60.8 |
|||||||||
|
5 |
1746 |
87483 |
89.3 |
47.49 |
63 |
|||||||||
|
6 |
1599 |
85259 |
86.5 |
48.88 |
64.8 |
|||||||||
|
7 |
1422 |
103036 |
82.2 |
49.55 |
65.7 |
|||||||||
Y4-68鍋爐離心引風機性能與選用件表
|
機號 |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效率 % |
內功率 KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率KW |
聯軸器 1套 GB4323-84 |
地腳螺栓 （4個） GB799-88 |
螺母 （4個） GB6170-86 |
墊圈 （4個） GB96-85 |
|||||||||
|
14 |
D |
730 |
1 |
1197 |
42871 |
83.6 |
17.04 |
22.6 |
Y250M-8 |
30 |
TL10 |
M20×500 |
M20 |
20 |
|
2 |
1177 |
48784 |
87.0 |
18.32 |
24.31 |
|||||||||
|
3 |
1128 |
54697 |
89.2 |
19.2 |
25.47 |
|||||||||
|
4 |
1079 |
60610 |
90.0 |
20.17 |
26.76 |
|||||||||
|
5 |
1010 |
66524 |
89.3 |
20.9 |
27.72 |
|||||||||
|
6 |
922 |
72437 |
86.5 |
21.44 |
28.44 |
|||||||||
|
7 |
824 |
78350 |
82.2 |
21.8 |
28.92 |
|||||||||
|
16 |
D |
960 |
1 |
2707 |
84156 |
83.6 |
75.5 |
100 |
Y315M2-6 |
110 |
TL10 |
M24×630 |
M24 |
24 |
|
2 |
2658 |
95764 |
87.0 |
81.2 |
108 |
|||||||||
|
3 |
2560 |
107372 |
89.2 |
85.6 |
113 |
Y315M3-6 |
132 |
|||||||
|
4 |
2432 |
118979 |
90.0 |
89.3 |
118 |
|||||||||
|
5 |
2285 |
130587 |
89.3 |
92.8 |
123 |
|||||||||
|
6 |
2089 |
142195 |
86.5 |
95.4 |
126 |
|||||||||
|
7 |
1854 |
153803 |
82.2 |
96.3 |
128 |
|||||||||
|
730 |
1 |
1559 |
63994 |
83.6 |
33.15 |
43.97 |
Y315S-8 |
55 |
TL10 |
M24×630 |
M24 |
24 |
||
|
2 |
1530 |
72820 |
87.0 |
35.56 |
47.17 |
|||||||||
|
3 |
1481 |
81647 |
89.2 |
37.64 |
49.93 |
|||||||||
|
4 |
1412 |
90474 |
90.0 |
39.42 |
52.29 |
|||||||||
|
5 |
1314 |
99301 |
89.3 |
40.58 |
53.83 |
|||||||||
|
6 |
1206 |
108127 |
86.5 |
41.87 |
55.54 |
|||||||||
|
7 |
1079 |
116954 |
82.2 |
42.62 |
56.54 |
|||||||||
|
580 |
1 |
991 |
50844 |
83.6 |
16.73 |
22.19 |
Y315S-10 |
45 |
TL10 |
M24×630 |
M24 |
24 |
||
|
2 |
971 |
57857 |
87.0 |
17.93 |
23.78 |
|||||||||
|
3 |
932 |
64870 |
89.2 |
18.81 |
24.96 |
|||||||||
|
4 |
892 |
71883 |
90.0 |
17.79 |
26.27 |
|||||||||
|
5 |
834 |
78896 |
89.3 |
20.45 |
27.13 |
|||||||||
|
6 |
765 |
85909 |
86.5 |
21.1 |
27.99 |
|||||||||
|
7 |
677 |
92922 |
82.2 |
21.28 |
28.18 |
|||||||||
聯系人：陳經理
全國400熱線電話：400-670-7798
電 話：0533-6060097
郵 箱：zbxinhuafan@163.com sales@xhblower.com
地 址： 周村區南郊鎮（原高塘鎮）工業園
xhblower
